AVR-SX460 VOLTAJ REGÜLATÖRÜ

Açıklama

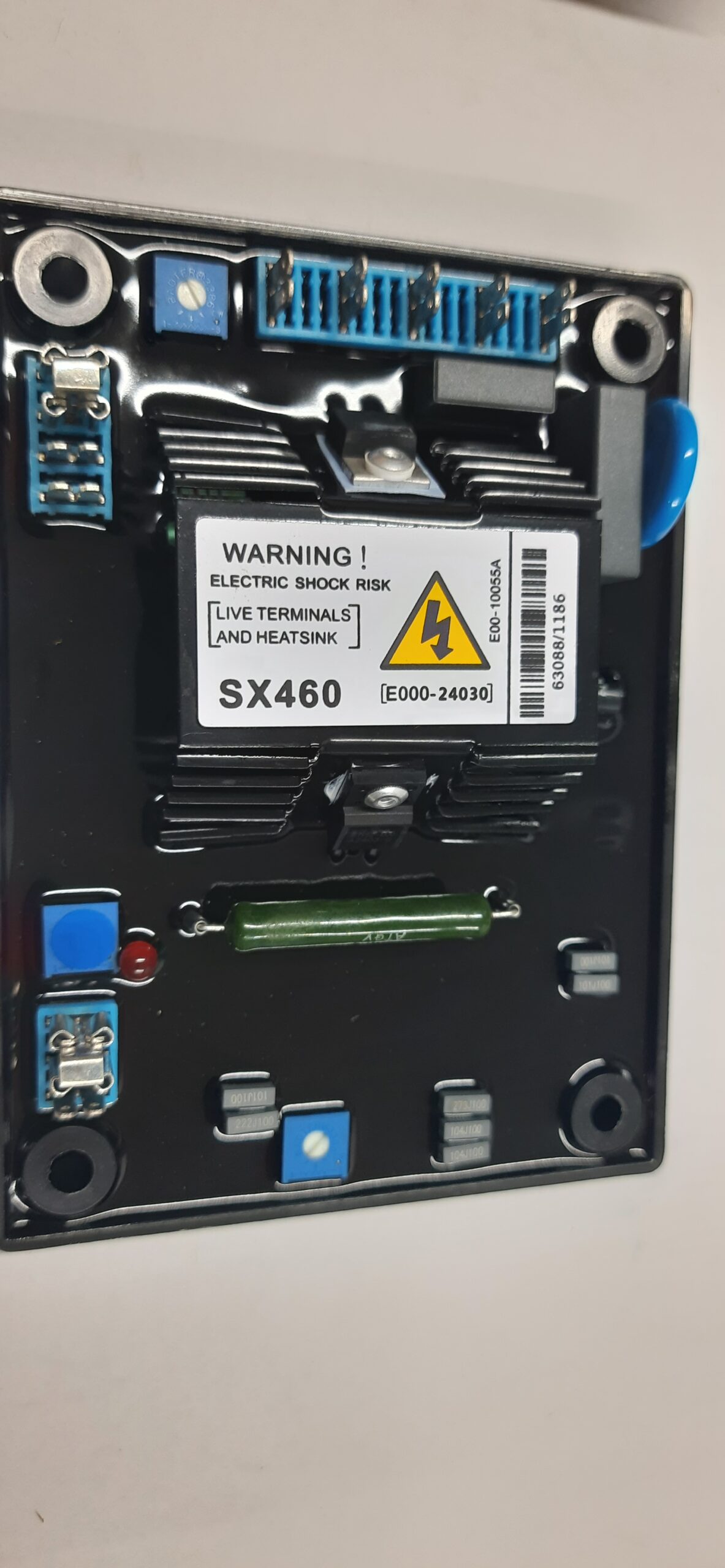

AVR SX460, Stamford (Newage Stamford) alternatörlerde kullanılan klasik analog, kendinden uyartımlı (self-excited) otomatik voltaj regülatörüdür. Özellikle UC22 ve UC27 serisi alternatörlerde yaygın olarak kullanılmıştır. Daha sonra üretici tarafından AS440 modeli ile değiştirilmiştir.

Başlıca Özellikleri

• Analog AVR yapısı
• Kendinden uyartımlı çalışma
• Voltaj regülasyonu: ±%1
• Düşük frekans (UFRO) koruması
• Algılama kaybı koruması
• Harici voltaj ayar potansiyometresi bağlantısı
• 50/60 Hz seçilebilir çalışma

Teknik Değerleri

• Algılama girişi: 95–132 VAC veya 190–264 VAC
• Frekans: 50/60 Hz
• Maksimum çıkış gerilimi: 90 VDC
• Sürekli çıkış akımı: 4 A
• Kısa süreli çıkış akımı: 6 A / 10 saniye
• Minimum alan (field) direnci: 15 Ω
• Harici voltaj ayarı: ±%10

Kullanıldığı Alternatörler

• Stamford UC22
• Stamford UC27
• Bazı HC, HCI ve UCI serileri
