MODÜL-COMAP IG-AVRI TRANS

Açıklama

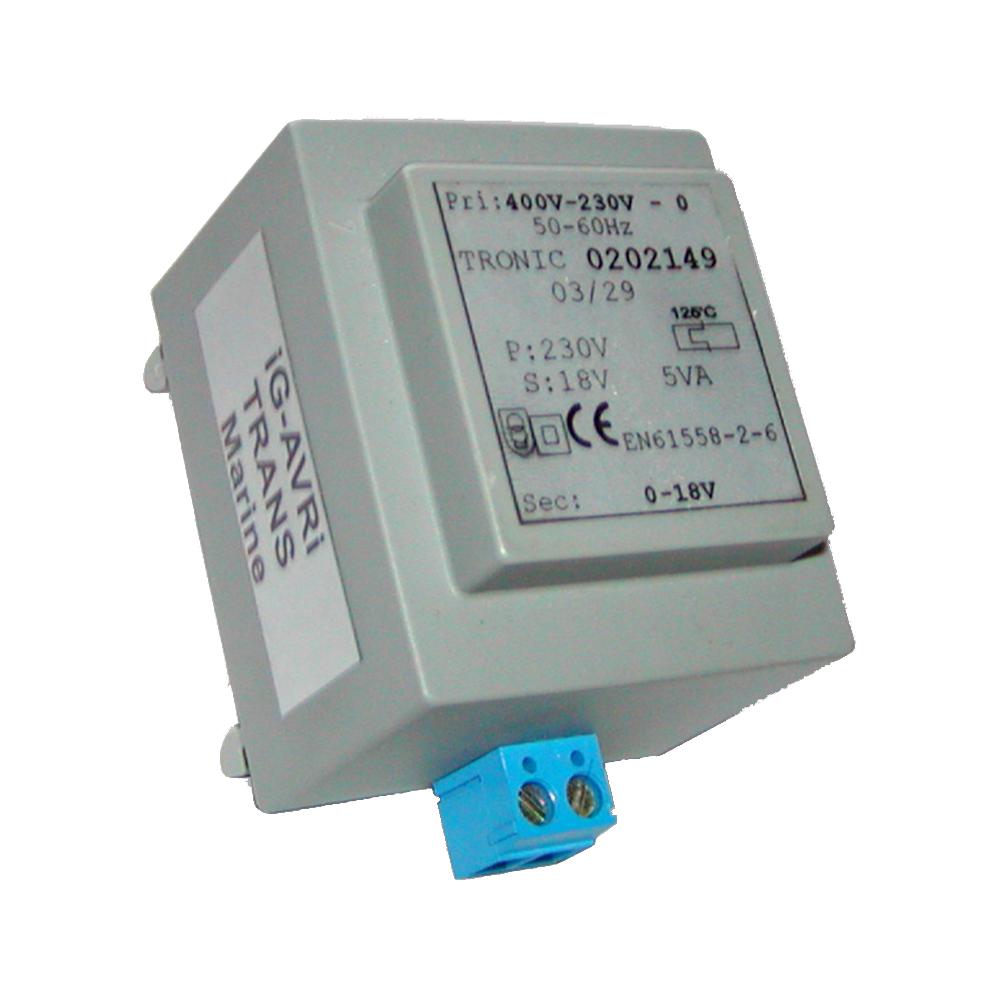

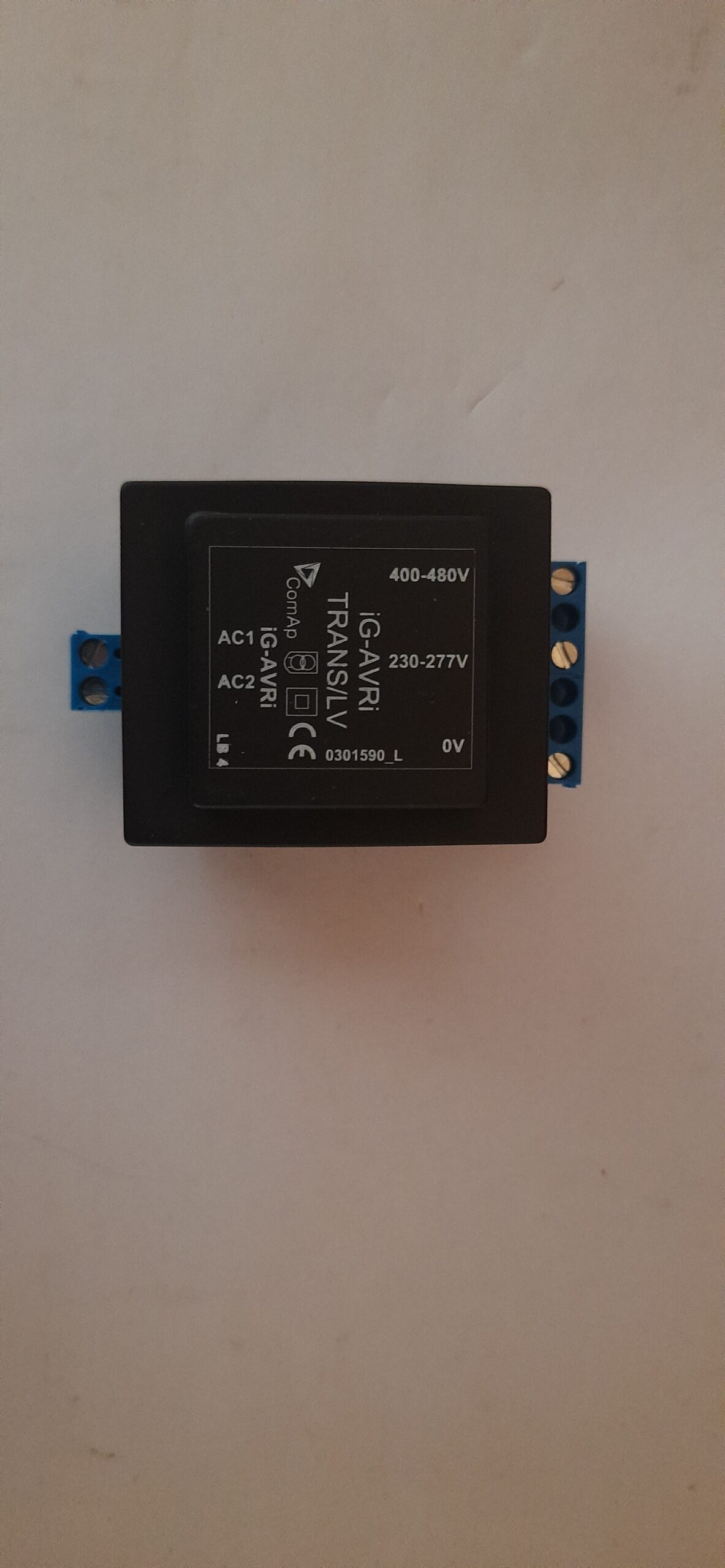

IG-AVRi modülünü beslemek için kullanılan bir izole besleme trafosudur.

IG-AVRi modülü tek başına çalışmaz; mutlaka:

• IG-AVRi-TRANS/LV
  veya
• IG-AVRi-TRANS/100
  ile beslenmesi gerekir.

Başlıca görevleri:

• AVR arayüz modülüne 18VAC izole besleme sağlamak
• Galvanik izolasyon oluşturmak
• AVR sinyal kararlılığı sağlamak
• Paralel jeneratör sistemlerinde güvenli voltaj kontrolü yapmak

Kullanıldığı sistemler:

• ComAp IG-AVRi
• IC-NT
• IG-NT
• InteliSys
• Senkron jeneratör sistemleri

Temel teknik özellikler:

Bağlantı mantığı:

• Trafo girişine jeneratör voltajı bağlanır
• 18VAC çıkış IG-AVRi üzerindeki:
  • AC1
  • AC2
    uçlarına gider
• IG-AVRi daha sonra AVR’ye analog kontrol sinyali gönderir

IG-AVRi bağlantı yapısı:

Jeneratör Voltajı
        ↓
IG-AVRi TRANS
        ↓ 18VAC
IG-AVRi
        ↓ Analog çıkış
AVR
        ↓
Alternatör Excitation

Önemli not:

• “No droop AVR” önerilir
• Stamford, Leroy Somer, Mecc Alte AVR’leriyle sık kullanılır
• Yeni projelerde artık tavsiye edilmeyen (obsolete/not recommended) ürün grubundadır
